Progettazione eolica: aerogeneratori di piccola e media taglia in Puglia e nel Sud Italia
Progettiamo aerogeneratori di piccola e media taglia, minieolico e medio eolico, come un unico sistema: rotore, trasmissione, navicella, sistemi di passo e imbardata, torre e fondazione vengono dimensionati insieme, sugli stessi casi di carico IEC 61400 ricavati da simulazioni aeroelastiche. Meccanica, strutture e controllo restano nelle mani dello stesso gruppo di progetto, dalla definizione dei carichi fino agli elaborati di officina, per costruttori, sviluppatori e fornitori di componenti in Puglia, Basilicata, Campania e nel resto d'Italia.
Un progetto realizzato: aerogeneratore da 100 kW

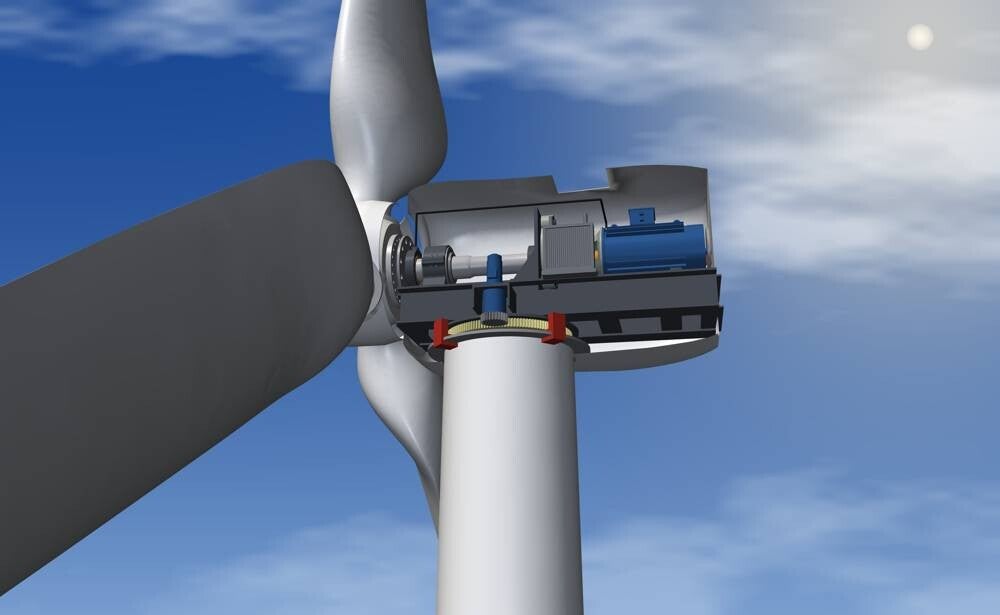

Abbiamo progettato la trasmissione e il telaio di navicella di una macchina da 100 kW con moltiplicatore epicicloidale a due stadi, montato su una piastra solidale al telaio; l'albero lento è sostenuto da un unico supporto anteriore che lavora come cerniera, riducendo i carichi parassiti trasmessi agli ingranaggi. Il progetto è stato portato fino agli elaborati di officina ed è disponibile come base di partenza, rimodulabile sulle necessità del cliente: classe di vento, generatore, rapporto di trasmissione, vincoli di produzione e di montaggio. Leggi come è stato impostato il progetto.
Torre, navicella e rotore
Torri tubolari e reticolari, flange e bullonature, ancoraggi in fondazione; telaio di navicella in carpenteria saldata o in getto; mozzo, interfacce con le pale e cuscinetti di passo.
Trasmissione, imbardata e passo
Albero lento, cuscinetto principale, moltiplicatore o presa diretta, freno e blocco rotore; ralla e azionamenti di imbardata, sistemi di regolazione del passo, motoriduttori e dentature.
Attrezzature di montaggio
Bilancini e attrezzi di sollevamento per pale, mozzo e navicella, supporti di trasporto e stoccaggio, attrezzature di manutenzione in quota e per la produzione delle pale.
Un solo gruppo, dalle condizioni di vento al disegno costruttivo
Specifiche e classe di vento IEC, casi di carico secondo IEC 61400-1 o IEC 61400-2 per le piccole turbine, verifiche statiche e a fatica con gli Eurocodici, analisi FEM, modello 3D, tavole costruttive, specifiche di saldatura e di controllo, relazioni di calcolo e fascicolo tecnico secondo la Direttiva Macchine.
Per chi lavoriamo
- Costruttori di aerogeneratori
- Fornitori di componenti e carpenterie per il settore eolico
- Sviluppatori di progetti di mini e medio eolico
- Società che eseguono repowering e revamping
Progettiamo sapendo come le macchine invecchiano
Valutiamo la vita residua di aerogeneratori in esercizio e misuriamo tensioni e vibrazioni su torri e trasmissioni: questa esperienza entra nel progetto delle nuove macchine, con dettagli meno sensibili alla fatica, bullonature ispezionabili e punti di misura previsti fin dall'inizio.
